Ukuran klep motor adalah diameter katup masuk dan katup buang yang mengatur aliran campuran udara-bahan bakar serta gas sisa pembakaran di ruang bakar mesin.
Klep masuk disebut klep in atau intake valve. Klep buang disebut klep ex, out, atau exhaust valve. Pada mayoritas mesin motor, diameter klep in lebih besar daripada klep ex karena mesin membutuhkan volume udara lebih besar untuk proses kompresi dan pembakaran.
Data ukuran klep standar berguna untuk servis cylinder head, penggantian katup, koreksi kompresi, porting, dan modifikasi mesin. Kesalahan memilih ukuran atau menyetel klep dapat menurunkan tenaga, membuat konsumsi bahan bakar boros, memicu suara mesin kasar, atau membuat mesin tidak optimal.
Fungsi Klep In dan Klep Ex pada Mesin Motor
Klep in membuka jalur masuk campuran udara dan bahan bakar, sedangkan klep ex membuka jalur keluar gas hasil pembakaran dari ruang bakar.
- Klep in menentukan volume udara yang masuk ke ruang bakar.
- Klep ex menentukan kelancaran pembuangan gas sisa pembakaran.
- Batang klep memengaruhi kesesuaian dengan bos klep, seal klep, dan konstruksi head silinder.
- Diameter payung klep memengaruhi kapasitas aliran udara dan gas buang.
Ukuran klep tidak berdiri sendiri. Performa mesin juga dipengaruhi jumlah klep, desain porting, sudut klep, kompresi, profil camshaft, kapasitas mesin, dan sistem bahan bakar.
Daftar Ukuran Klep Motor Honda
Motor Honda memakai ukuran klep berbeda sesuai kapasitas mesin, konfigurasi head, dan karakter penggunaan harian, sport, atau bebek.
| Model | Klep In | Klep Ex | Batang |
|---|---|---|---|
| CB150R | 24 mm | 21 mm | 3,5 mm |
| Vario 150 | 24,5 mm | 20,5 mm | 5 mm |
| Vario 125 | 25,5 mm | 21 mm | 5 mm |
| Tiger GL 200 | 31,5 mm | 27 mm | 5,5 mm |
| Beat Karbu | 25,5 mm | 21 mm | 5 mm |
| Beat FI | 23,5 mm | 20 mm | – |
| Sonic | 28 mm | 24 mm | 5 mm |
| Supra X 125 | 24 mm | 21 mm | 5 mm |
| Supra X 125 | 22,5 mm | 19,5 mm | – |
| New Megapro | 30 mm | 26 mm | 5 mm |
| Grand | 23 mm | 20 mm | – |
| Karisma | 24 mm | 21 mm | – |
| Megapro Primus | 30 mm | 25 mm | – |
| Scoopy | 25,5 mm | 21 mm | 5 mm |
| Vario 110 Karbu | 22,5 mm | 19,5 mm | – |
| GL Max | 30 mm | 25 mm | – |
| Verza | 28 mm | 23 mm | – |
| Blade | 25,5 mm | 21 mm | – |
| Revo Absolute | 25,5 mm | 21 mm | – |
Honda Tiger GL 200 memakai klep in 31,5 mm dan klep ex 27 mm. Ukuran ini lebih besar daripada motor bebek dan skutik karena mesin 200 cc membutuhkan aliran udara lebih besar.
Honda CB150R memakai batang klep 3,5 mm. Diameter batang ini lebih kecil daripada banyak motor harian Honda lain yang memakai batang 5 mm.
Daftar Ukuran Klep Motor Yamaha
Motor Yamaha memakai ukuran klep yang mengikuti desain mesin skutik, bebek sport, dan motor sport berputaran tinggi.
| Model | Klep In | Klep Ex | Batang |
|---|---|---|---|
| Mio Sporty | 21 mm | 19 mm | 5 mm |
| Mio J | 21 mm | 26 mm | 5 mm |
| Mio awal | 23 mm | 20 mm | – |
| Mio M3 | 25 mm | 22 mm | – |
| Jupiter Z | 23 mm | 20 mm | – |
| MX King | 26 mm | 22,5 mm | – |
| R15 V3 | 20,5 mm | 18 mm | – |
| Scorpio Z | 34 mm | 28 mm | 6 mm |
| Vixion | 19 mm | 17 mm | – |
| Fino | 26 mm | 21 mm | – |
| Xeon | 23 mm | 20 mm | – |
| NMAX | 25 mm | 22 mm | – |
Yamaha Scorpio Z memiliki klep in 34 mm dan klep ex 28 mm. Angka ini termasuk besar karena mesin Scorpio Z berkapasitas lebih besar daripada skutik dan bebek harian.
Yamaha NMAX memakai klep in 25 mm dan klep ex 22 mm. Ukuran ini mendukung karakter mesin 155 cc yang mengutamakan torsi, efisiensi, dan penggunaan harian.
Daftar Ukuran Klep Motor Suzuki
Motor Suzuki dalam daftar ini mencakup bebek harian dan bebek sport yang memakai ukuran klep berbeda sesuai karakter mesin.
| Model | Klep In | Klep Ex | Batang |
|---|---|---|---|
| Shogun 125 | 25 mm | 22 mm | 5 mm |
| Shogun 125 | 25 mm | 23 mm | – |
| Satria FU | 22 mm | 19 mm | – |
| Shogun 110 | 25 mm | 18 mm | – |
| Smash | 25 mm | 22 mm | – |
Suzuki Shogun 125 tercatat dengan dua data klep ex, yaitu 22 mm dan 23 mm. Perbedaan ini dapat terjadi karena varian, tahun produksi, atau sumber data bengkel yang berbeda.
Suzuki Satria FU memakai klep in 22 mm dan klep ex 19 mm. Mesin DOHC pada model ini mengandalkan desain head dan putaran mesin, bukan hanya diameter klep besar.
Daftar Ukuran Klep Motor Kawasaki
Motor Kawasaki dalam daftar ini mewakili segmen trail dan sport 250 cc yang memiliki karakter aliran gas berbeda.
| Model | Klep In | Klep Ex | Karakter |
|---|---|---|---|
| KLX | 27,5 mm | 24 mm | Trail torsi |
| Ninja 250R | 22,5 mm | 20 mm | Sport 250 cc |
Kawasaki KLX memakai klep in 27,5 mm dan klep ex 24 mm. Mesin trail membutuhkan respons torsi untuk medan off-road, bukan hanya tenaga puncak.
Kawasaki Ninja 250R memakai klep in 22,5 mm dan klep ex 20 mm. Pada mesin dua silinder 250 cc, jumlah silinder dan desain head ikut menentukan kebutuhan diameter klep.
Cara Membaca Data Ukuran Klep
Data ukuran klep harus dibaca sebagai kombinasi diameter klep in, diameter klep ex, dan diameter batang klep bila tersedia.
- Angka 25 mm pada klep in berarti diameter payung klep masuk 25 mm.
- Angka 22 mm pada klep ex berarti diameter payung klep buang 22 mm.
- Angka batang 5 mm berarti diameter batang klep 5 mm.
- Tanda minus berarti data batang klep tidak tersedia pada sumber.
Diameter payung klep tidak boleh disamakan dengan celah klep. Diameter klep adalah ukuran fisik komponen. Celah klep adalah jarak bebas penyetelan antara mekanisme penekan dan ujung batang klep.
Kenapa Klep In Biasanya Lebih Besar dari Klep Ex
Klep in biasanya lebih besar karena ruang bakar membutuhkan suplai udara lebih banyak saat langkah hisap berlangsung.
Gas buang keluar dari ruang bakar dengan bantuan tekanan hasil pembakaran. Karena itu, klep ex dapat memakai diameter lebih kecil daripada klep in pada banyak mesin motor.
Pola ini terlihat pada Honda Tiger, Yamaha Scorpio Z, Honda Sonic, Kawasaki KLX, Suzuki Shogun 125, dan banyak skutik harian. Namun, data harus tetap dicek per model karena desain mesin tidak selalu identik.
Risiko Salah Memilih atau Menyetel Klep
Salah memilih ukuran klep atau salah menyetel celah klep dapat mengganggu pembakaran, kompresi, dan aliran gas di ruang bakar.
- Tenaga mesin terasa loyo pada putaran bawah atau atas.
- Konsumsi bahan bakar menjadi lebih boros.
- Mesin mengeluarkan suara kasar dari area head silinder.
- Kompresi mesin dapat bocor bila klep tidak menutup rapat.
- Performa modifikasi menjadi tidak seimbang bila porting, camshaft, dan kompresi tidak disesuaikan.
Penggantian klep harus mengikuti diameter payung, panjang klep, diameter batang, desain dudukan klep, dan kebutuhan mesin. Ukuran lebih besar tidak otomatis menghasilkan tenaga lebih besar.
Ukuran Klep untuk Modifikasi Mesin
Modifikasi klep bertujuan meningkatkan aliran masuk dan keluar gas, tetapi hasilnya bergantung pada presisi pengerjaan head silinder.
- Diameter klep harus sesuai dengan diameter seat klep.
- Porting harus mengikuti kebutuhan aliran, bukan sekadar diperbesar.
- Sudut klep dan sudut seat memengaruhi flow dan sealing.
- Material klep harus sesuai suhu kerja mesin.
- Camshaft, kompresi, dan sistem bahan bakar harus disesuaikan.
Klep racing kini lebih mudah ditemukan, tetapi beberapa mekanik tetap memakai basis klep standar tertentu karena dimensi dan presisinya sudah teruji. Keputusan ini harus berbasis pengukuran, bukan perkiraan.
Catatan Penting Sebelum Membeli Klep
Pembelian klep harus memakai data model motor, tahun produksi, tipe mesin, dan ukuran fisik komponen lama sebagai acuan.
- Samakan nama model dan generasi motor.

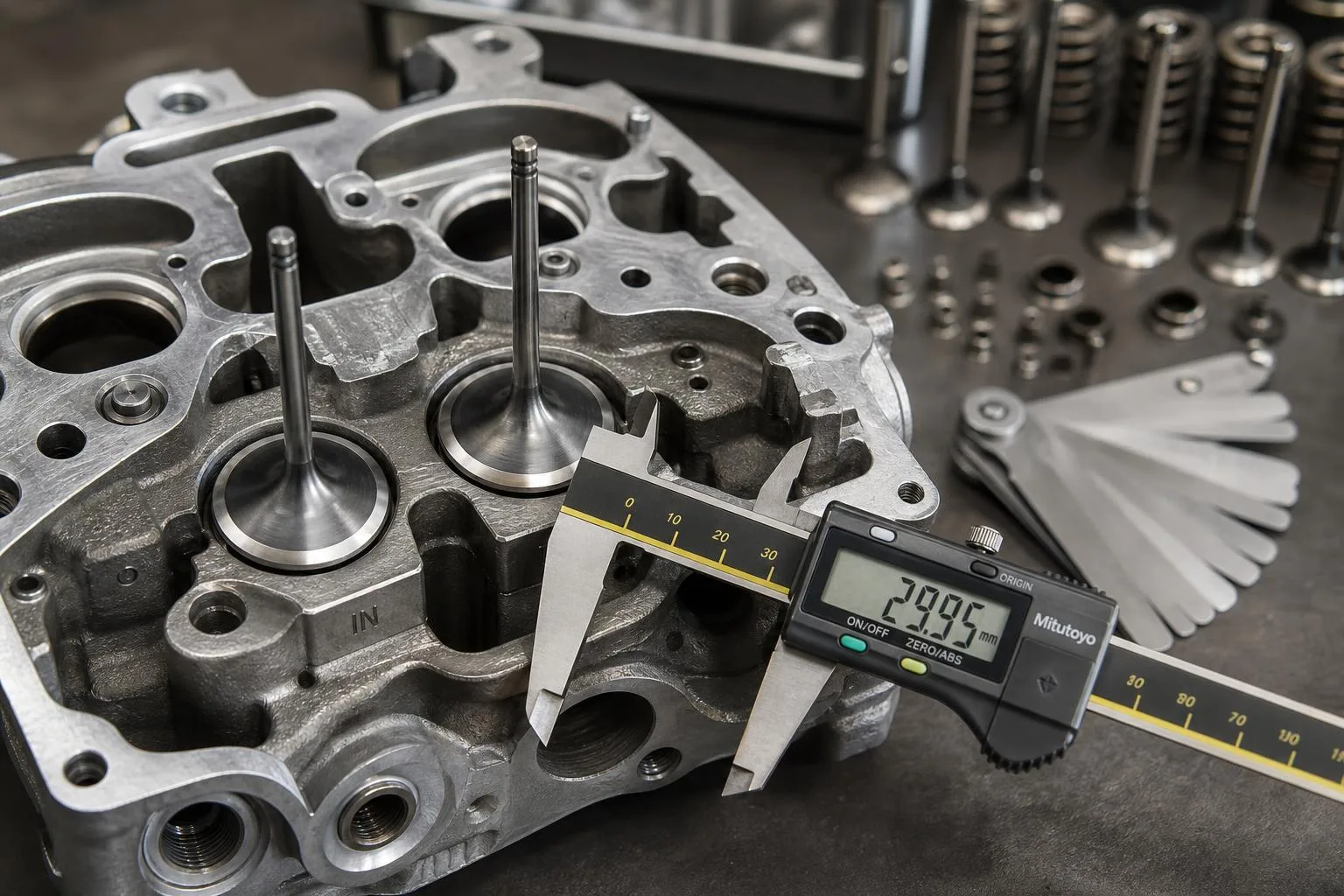

- Ukur ulang klep lama dengan jangka sorong.
- Periksa diameter batang klep dan panjang total klep.
- Pastikan kode mesin bila tersedia.
- Bandingkan dengan katalog parts atau bengkel spesialis.
Data ukuran klep standar membantu mempercepat identifikasi komponen, tetapi pemeriksaan fisik tetap diperlukan karena beberapa model memiliki varian tahun, pasar, dan generasi mesin yang berbeda.
